[求助] 如何確定循環水濾水器旁路管徑，或者有什么標準可以參考？

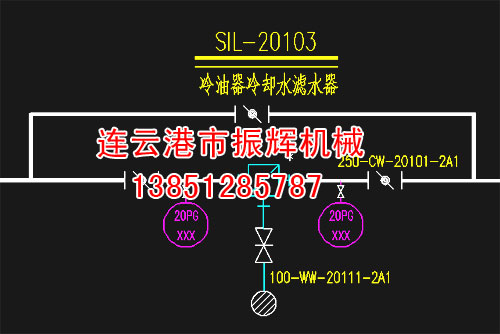

上圖是PID的截圖，管子里走的循環水，主管徑DN250，貌似旁路沒有管段號，現在不知道如何確定旁路管徑，或者有啥標準可以參考？這個旁路應該只有在更換設備或是閥門時才用的。
從圖可以確定是濾水器(過濾器)檢修時用的傍通管路，其管徑應與主管徑相同DN250。傍通管必須滿足循環水泵的正常流量要求，旁通線——用于泵的試運轉或非正常操作狀態下出口主閥關閉時，仍能使泵處于運轉。一般在閥前后壓差非常高的場合設置帶有限流孔極的旁通閥；圖示情況應該是：閥門開啟前，閥前后差壓較大，對于口徑大的閥門開啟時需要很大力矩，此時設一旁路，以減少開啟力矩方便操作，旁路口徑一般DN25。
